جزئیات مهم نمودار توالی UML را بیاموزید

آیا شما علاقه مند به یادگیری بیشتر در مورد نمودارهای توالی UML? به عنوان یک تکنیک مدل‌سازی پویا رایج در UML، نمودارهای دنباله روی خطوط حیاتی یا فرآیندها و اشیایی که به طور همزمان وجود دارند و پیام‌هایی که بین آنها برای انجام یک کار قبل از پایان خط حیات منتقل می‌شوند، متمرکز می‌شوند. در این صورت، این پست راهنمای اطلاعات کافی در مورد این نوع نمودار به شما می دهد. علاوه بر این، ساده ترین روش برای ایجاد نمودار توالی UML را یاد خواهید گرفت.

نمودار توالی UML چیست؟

بخش 1. ابزار نمودار توالی UML برجسته

آیا می خواهید یاد بگیرید که چگونه یک نمودار توالی UML را به راحتی و سریع بسازید؟ سپس شما را با عالی ترین ابزار آنلاینی که می توانید استفاده کنید آشنا می کنیم. هنگام ساخت یک نمودار توالی UML، MindOnMap یک ابزار عالی است. MindOnMap یک ابزار مبتنی بر وب درجه یک برای نقشه برداری ذهنی، ساخت ارائه، تصاویر، نقشه های مختلف و غیره است. با کمک این ابزار، ساخت نمودار توالی UML آسان است. عناصر مختلفی را ارائه می دهد که می توانید هنگام ایجاد نمودار از آنها استفاده کنید. شکل ها، رنگ ها، تم ها، خطوط اتصال، سبک های فونت و موارد دیگر را ارائه می دهد. علاوه بر این، این ابزار دارای یک رابط بصری است که برای همه کاربران قابل درک است. مراحل نیز بدون مشکل هستند، بنابراین ایجاد نمودار توالی UML مشکلی ندارد.

علاوه بر این، MindOnMap یک ویژگی ذخیره خودکار را فراهم می کند. در طول فرآیند ایجاد نمودار، ابزار می تواند کار شما را به طور خودکار ذخیره کند تا از دست دادن داده ها جلوگیری شود. علاوه بر این، ذخیره نمودار توالی UML نهایی می تواند گزینه های بیشتری را در اختیار شما قرار دهد. می توانید نمودار را به فرمت های خروجی مختلف مانند DOC، PDF، SVG، JPG، PNG و غیره صادر کنید. همچنین می‌توانید لینک خروجی خود را برای سایر کاربران ارسال کنید و به آنها اجازه دهید نمودار را ویرایش کنند تا برای همکاری مؤثرتر باشد. در نهایت، استفاده از MindOnMap برای همه مرورگرها رایگان است. می‌توانید در کروم، موزیلا، سافاری، اپرا، اج و موارد دیگر به این ابزار دسترسی داشته باشید. آموزش نمودار توالی UML را در زیر ببینید.

دانلود رایگان

دانلود امن

دانلود رایگان

دانلود امن

1

به مرورگرها بروید و صفحه اصلی وب را ببینید MindOnMap. حساب MindOnMap خود را ایجاد کنید یا آن را به حساب ایمیل خود متصل کنید. پس از ورود به صفحه وب، آن را انتخاب کنید نقشه ذهنی خود را بسازید دکمه.

نقشه خود را ایجاد کنید
2

پس از آن، صفحه وب دیگری روی صفحه نمایش داده می شود. انتخاب کنید جدید گزینه و کلیک کنید فلوچارت آیکون.

نماد فلوچارت جدید
3

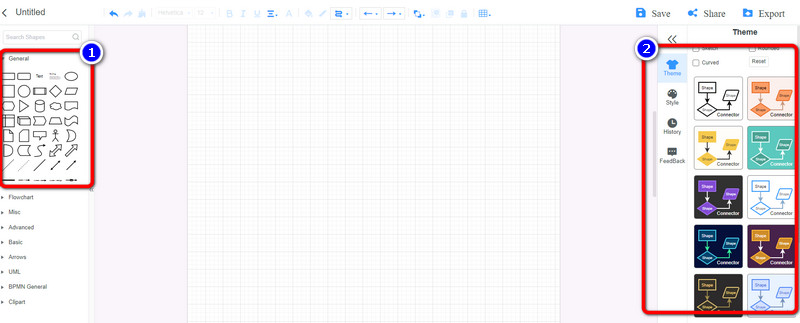

در این قسمت می توانید شروع به ساخت نمودار توالی UML کنید. در سمت چپ رابط، روی عمومی گزینه ای برای دیدن اشکال و خطوط اتصالی که می توانید استفاده کنید. شکل ها و خطوط/فلش ها را روی بوم بکشید و رها کنید. همچنین می توانید برای استفاده از انواع مختلف به رابط مناسب بروید تم ها.

موضوعات عمومی
4

برو به رنگ را پر کنید گزینه ای در رابط بالایی برای افزودن رنگ به اشکال. سپس برای درج متن روی شکل ها دوبار کلیک چپ کنید.

متن رنگی را پر کنید
5

وقتی نمودار توالی UML را تمام کردید، روی آن کلیک کنید صرفه جویی را فشار دهید تا نمودار را در حساب MindOnMap خود نگه دارید. اگر می خواهید لینک خروجی خود را دریافت کنید، روی آن کلیک کنید اشتراک گذاری گزینه. سپس، روی صادرات گزینه ای برای صادرات نمودار به فرمت های مختلف مانند PDF، SVG، JPG، PNG و موارد دیگر.

ذخیره مرحله نهایی

بخش 2. نمودار توالی UML چیست

توسعه‌دهندگان اغلب از نمودارهای توالی برای مدل‌سازی تعاملات آیتم‌ها در یک مورد استفاده استفاده می‌کنند. آنها تعاملاتی را که هنگام اجرای یک مورد خاص رخ می دهد و ترتیبی که اجزای مختلف سیستم برای انجام یک عملکرد با هم تعامل می کنند، نشان می دهند. آ نمودار توالیبه بیان ساده، نشان می دهد که چگونه اجزای مختلف یک سیستم برای تکمیل یک کار با یکدیگر تعامل دارند.

نمودار Seq UML

علاوه بر این، از آنجایی که تعاملات بین گروهی از موارد و ترتیب وقوع آنها را نشان می دهد، نمودار توالی شکلی از نمودار تعامل است. مهندسان نرم افزار و کارشناسان کسب و کار از این نمودارها برای درک مشخصات یک سیستم جدید یا توصیف یک روش موجود استفاده می کنند. نمودارهای رویداد و سناریوهای رویداد نام های دیگری برای نمودارهای توالی هستند.

بخش 3. اجزای یک نمودار توالی UML

برای درک نمودار توالی UML، باید با مؤلفه ها و نمادهای نمودار توالی آشنا باشید. اجزای نمودار توالی در UML را در زیر ببینید.

خط حیات

این نشان دهنده زمان در حال گذر با گسترش به سمت پایین است. این خط چین عمودی رویدادهای متوالی را نشان می دهد که در طول فرآیند نمودار بر روی یک شی تأثیر می گذارد. خطوط زندگی ممکن است با یک نماد بازیگر یا یک فرم مستطیل مشخص شروع شود. یک خط حیات در نمودار ساختار UML هر نمونه از تعامل را نشان می دهد.

نماد خط حیات

بازیگر

در UML، Actor اصطلاحی است که برای توصیف نقشی که توسط کاربر یا هر سیستمی که با اشیاء سیستم تعامل دارد، استفاده می‌شود.

جزء بازیگر

فعالیت

یک شکل فعالیت در زبان مدلسازی یکپارچه نشان دهنده کار مهمی است که برای انجام یک قرارداد عملیاتی باید تکمیل شود.

مولفه فعالیت

حالت

شکل یک وضعیت وضعیت یک رویداد یا عمل در سیستم را نشان می دهد. همچنین، ما از آن برای توصیف تغییرات حالت ناشی از رویدادها استفاده می کنیم.

جزء حالت

هدف - شی

این یک کلاس یا شی را نشان می دهد. نماد شیء رفتار یک آیتم را در چارچوب سیستم نشان می دهد. فهرست کردن ویژگی های کلاس در این قالب نامناسب است.

دنباله اجزای شی

جعبه فعال سازی

زمان مورد نیاز یک شی را برای به پایان رساندن یک کار نشان می دهد. جعبه فعال سازی کار طولانی تر می شود.

مولفه فعال سازی

جایگزین

این نماد تصمیم گیری بین دو یا چند دنباله پیام (که معمولاً متقابلاً منحصر به فرد هستند) است. از شکل مستطیل مشخص شده با یک خط چین برای نمایش گزینه ها استفاده کنید.

جزء جایگزین

حلقه گزینه

این سناریوها یا رویدادهایی که فقط در شرایط خاص رخ می دهند را شبیه سازی می کند.

حلقه گزینه

بخش 4. مزایای نمودار توالی UML

◆ نمودار توالی UML می تواند کل عملکرد یک سناریوی خاص را چه برای آینده و چه برای سناریوی موجود نشان دهد.

◆ نمودار به شما امکان می دهد در حین تکمیل یک فرآیند، تعاملات بین اشیاء و اجزاء را مشاهده کنید.

◆ برای همه کاربران، به ویژه برای افرادی که در کسب و کار و سازمان هستند، مفید خواهد بود.

◆ نمودار توالی UML باعث می شود که رویه ها، عملیات و عملکرد به راحتی قابل درک باشند.

◆ مستند کردن رفتار یک سیستم مفید است.

بخش 5. سوالات متداول در مورد نمودار توالی UML

چرا نمودار توالی UML ضروری است؟

مهم‌ترین نمودارهای UML احتمالاً نمودارها را نه تنها در زمینه جامعه علوم رایانه بلکه به عنوان مدل‌هایی در سطح طراحی برای ایجاد برنامه‌های کاربردی تجاری ترتیب می‌دهند. از آنجا که آنها از نظر بصری خود توضیحی هستند، به طور فزاینده ای برای نشان دادن فرآیندهای تجاری استفاده می شوند.

بخش های کلیدی نمودار توالی UML چیست؟

بخش‌های کلیدی نمودار توالی UML عبارتند از نماد Lifeline، نوارهای فعال‌سازی، فلش‌های پیام و نظرات. این بخش‌های کلیدی هستند که می‌توانید هنگام ایجاد یک نمودار توالی UML با آن‌ها مواجه شوید.

هدف از نمودار توالی UML چیست؟

اگرچه این تصور غلط وجود دارد که نمودارهای توالی فقط برای توسعه دهندگان است، پرسنل تجاری یک شرکت می توانند از نمودارهای توالی برای توضیح نحوه تعامل اقلام مختلف تجاری برای بیان دقیق نحوه عملکرد شرکت استفاده کنند. این هدف از نمودار توالی است.

نتیجه

شما باید درک کنید نمودار توالی UMLاجزاء و نمادها به همین دلیل است که این پست جزئیات کاملی در مورد هر چیزی که می توانید در مورد نمودارهای توالی یاد بگیرید به شما ارائه می دهد. علاوه بر این، مقاله ساده‌ترین راه‌ها را برای ایجاد نمودار توالی UML با استفاده از آن ارائه کرد MindOnMap. می توانید از روش های بالا برای ایجاد نمودار توالی UML خود با کمک این ابزار آنلاین عالی استفاده کنید.
