نمودار UML چیست: تمام جزئیات این نمودار را کاوش و کشف کنید

آیا به دنبال اطلاعات کامل در مورد نمودار UML? خوب، در این مقاله، همه چیز را در مورد این نمودار یاد خواهید گرفت. شما تعریف کامل و انواع مختلف آن را کشف خواهید کرد. علاوه بر این، جدای از دانستن جزئیات، این پست همچنین بهترین روش‌ها را در مورد نحوه ایجاد نمودار UML به صورت آنلاین و آفلاین به شما ارائه می‌دهد. بنابراین، اگر نمی‌خواهید فرصت یادگیری این نوع نمودار را از دست بدهید، مقاله را بخوانید.

• قسمت 1. تعریف کامل نمودار UML
• بخش 2. انواع نمودارهای UML
• قسمت 3. نمادها و فلش های نمودار UML
• قسمت 4. چگونه یک نمودار UML ایجاد کنیم
• بخش 5. سوالات متداول در مورد نمودار UML

قسمت 1. تعریف کامل نمودار UML

زبان مدلسازی یکپارچه که به آن نیز معروف است UML، یک زبان مدل سازی استاندارد شده است. از مجموعه ای از نمودارهای یکپارچه تشکیل شده است. این کمک به توسعه دهندگان سیستم و نرم افزار در تجسم، ساخت و مستندسازی سیستم های نرم افزاری مصنوعات است. همچنین شامل مدل سازی کسب و کار و سایر سیستم های غیر نرم افزاری می شود. UML بهترین رویکردهای مهندسی را که سیستم‌های عظیم و پیچیده را شبیه‌سازی می‌کنند، ترکیب می‌کند. ایجاد نرم افزار شی گرا و فرآیند توسعه نرم افزار هر دو به UML متکی هستند. UML از نمادهای گرافیکی برای انتقال طراحی پروژه نرم افزار استفاده می کند. تیم ها می توانند با استفاده از UML ارتباط برقرار کنند، طرح ها را بررسی کنند و طراحی معماری نرم افزار را آزمایش کنند. نمایش بصری یکپارچه سیستم UML در یک نمودار UML نشان داده شده است. این برای کمک به توسعه دهندگان یا صاحبان مشاغل است که ساختار سیستم خود را درک، بررسی و نصب کنند. نمودار UML به عنوان یکی از پرکاربردترین ابزارها برای مدل سازی فرآیند کسب و کار ظاهر شده است. بنابراین، برای ایجاد نرم افزار شی گرا نیز بسیار مهم است.

بخش 2. انواع نمودارهای UML

دو نوع اصلی نمودار UML عبارتند از نمودار ساختاری UML و نمودار UML رفتاری. هر نوع نمودار UML دارای انواع فرعی است. در این قسمت، برای آگاهی از اهداف اولیه هر نمودار، آنها را با جزئیات بیشتری مورد بحث قرار خواهیم داد.

نمودارهای ساختاری

این نمودارها چندین شی و همچنین ساختار استاتیک سیستم را نمایش می دهند. یک یا چند مفهوم اجرایی انتزاعی ممکن است در میان عناصر یک نمودار ساختاری باشد.

نمودار کلاس

این زیر شاخه نمودار UML است که بیشتر مورد استفاده قرار می گیرد. سنگ بنای تمام سیستم های نرم افزاری شی گرا نمودار کلاس است. با نگاه کردن به کلاس‌ها و ویژگی‌های یک سیستم، کاربران می‌توانند ساختار استاتیک آن را تجسم کنند و نحوه ارتباط کلاس‌های آن را با یکدیگر تعیین کنند.

نمودار شی

این نمودار به توسعه دهندگان کمک می کند تا سیستم را در یک لحظه خاص تجزیه و تحلیل کنند. همچنین برای بررسی ساختار چکیده است.

نمودار ساختار ترکیبی

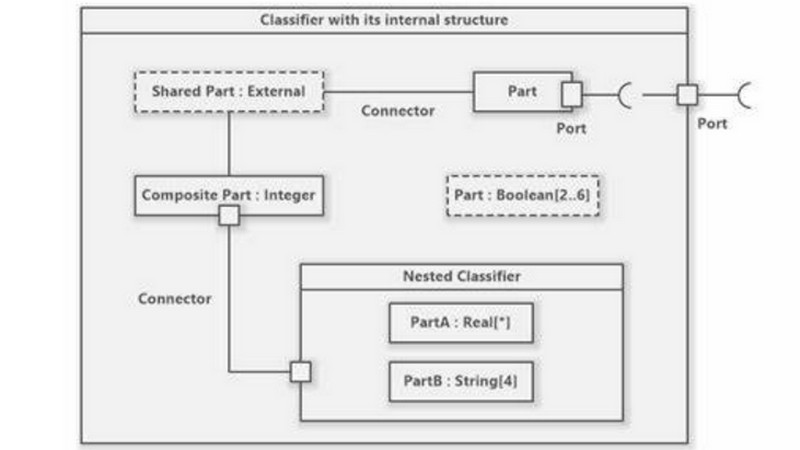

نمودارهای ساختار ترکیبی سازمان داخلی سیستم، رفتارهای طبقه بندی کننده و روابط طبقاتی را نشان می دهند.

نمودار مؤلفه

یک نمودار مؤلفه در UML نشان می دهد که چگونه قطعات برای ایجاد سیستم های نرم افزاری به هم متصل می شوند. وابستگی بین معماری اجزای نرم افزار را نشان می دهد.

نمودار استقرار

نمودار به مدل سازی جنبه فیزیکی یک سیستم نرم افزاری شی گرا کمک می کند. این نموداری است که معماری سیستم را به عنوان استقرار مصنوعات نرم افزاری به اهداف نشان می دهد.

نمودار بسته

نمودار بسته یک ساختار UML است. این نموداری است که بسته ها و وابستگی های بین بسته ها را نشان می دهد. نمودارهای مدل، نماهای مختلفی از یک سیستم را نشان می دهد، مانند یک برنامه کاربردی چند لایه - مدل برنامه چند لایه.

نمودارهای رفتاری

این نمودارها رفتارهای پویا یا آنچه باید در یک سیستم رخ دهد را نشان می دهد. به عنوان مثال، نحوه تعامل اشیاء با یکدیگر یا مجموعه ای از تغییرات ایجاد شده در سیستم در طول زمان.

از نمودار موردی استفاده کنید

موارد استفاده الزامات عملکردی برای یک سیستم در یک مدل مورد استفاده توضیح داده شده است. این شبیه سازی از محیط و عملکرد مورد انتظار سیستم است.

نمودار فعالیت

نمودارهای فعالیت برای نشان دادن جریان به هم پیوسته فعالیت های مختلف استفاده می شود. همچنین شامل اقدامات در یک سیستم است و مراحل مربوط به اجرای یک مورد استفاده را نشان می دهد.

نمودار وضعیت ماشین

این یک نوع نمودار است که در UML برای توصیف رفتار سیستم ها استفاده می شود. این بر اساس مفهوم نمودارهای حالت توسط دیوید هارل است. نمودارهای حالت، حالت ها و انتقال های مجاز را نشان می دهند. این شامل رویدادهایی است که بر این انتقال ها تأثیر می گذارد.

نمودار توالی

نمودار توالی همکاری اشیاء را بر اساس یک توالی زمانی مدل می کند. این نشان می دهد که چگونه چیزها در یک سناریوی مورد استفاده خاص با یکدیگر ارتباط دارند.

نمودار ارتباطی

هنگام نمایش ارتباطات متوالی بین موارد از یک نمودار ارتباطی استفاده می شود. این شامل اشیاء اولیه و روابط آنها به عنوان کانون اصلی است. الگوها و فلش های اشاره گر در نمودارهای ارتباطی برای نمایش جریان پیام استفاده می شوند.

نمودار نمای کلی تعامل

یک نمودار نمای کلی تعامل، تعاملات پیچیده یک سیستم را به اشکال ساده‌تر تقسیم می‌کند. مجموعه ای از فعالیت ها را نشان می دهد. با این حال، نمودارهای بررسی اجمالی تعامل دارای جنبه های بیشتری نسبت به نمودارهای فعالیت هستند. این شامل تعامل، محدودیت های زمانی و موارد دیگر است.

نمودار زمان بندی

رفتار شی/ها در یک نمودار زمان بندی در یک زمان مشخص نشان داده می شود. نوع خاصی از نمودار توالی، نمودار زمان بندی است. محورها به گونه ای تغییر می کنند که زمان از چپ به راست افزایش می یابد.

قسمت 3. نمادها و فلش های نمودار UML

در این قسمت نمادها و فلش های مختلف نمودار UML را مشاهده خواهید کرد.

نمادهای نمودار UML

نماد کلاس UML

کلاس ها اشیاء زیادی را نشان می دهند. برای تعیین ویژگی ها و توابع یک شی استفاده می شود.

نماد شی UML

شی نوعی موجودیت است که برای توضیح رفتار و عملیات یک سیستم استفاده می شود. نمادهای کلاس و شی یکسان هستند. تمایز اصلی این است که نام یک شی همیشه در UML ایتالیک است.

نماد رابط UML

شبیه به یک قالب بدون مشخصات پیاده سازی یک رابط است. با نماد دایره نشان داده شده است. وقتی یک کلاس این کار را انجام می دهد، عملکرد یک رابط نیز پیاده سازی می شود.

فلش های نمودار UML

اتحادیه

رابطه بین دو کلاس در یک ارتباط منعکس می شود. هنگامی که دو کلاس نیاز به ارتباط دارند و هر یک از کلاس ها به دیگری ارجاع دارند، از فلش ارتباط استفاده کنید.

تجمع

تجمیع اطلاعات اضافی در مورد ماهیت پیوند اضافه می کند و نشان می دهد که دو گروه به هم مرتبط هستند.

ترکیب بندی

Composition جزئیات زیر را اضافه می کند و به این معنی است که دو کلاس به هم مرتبط هستند: در یک Composition، اشیاء فرعی به شدت به کل وابسته هستند.

وابستگی

از یک رابطه وابستگی دلالت بر این دارد که دو جزء به هم وابسته هستند. وقتی یک متد نمونه ای از این کلاس را به عنوان آرگومان دریافت می کند، نحوه تعامل یک کلاس با کلاس دیگر را منعکس می کند.

وراثت

وقتی می خواهید نشان دهید که یک کلاس از کلاس دیگر ارث می برد، از وراثت استفاده کنید.

قسمت 4. چگونه یک نمودار UML ایجاد کنیم

نحوه ایجاد نمودار UML با استفاده از MindOnMap

آیا می خواهید یک نمودار UML به صورت آنلاین ایجاد کنید اما نمی دانید چگونه شروع کنید؟ سپس، بهترین ابزاری که می توانیم به شما ارائه دهیم این است MindOnMap. این سازنده نمودار UML دارای عناصر زیادی برای ارائه هنگام ایجاد یک نمودار UML است. می توانید از اشکال مختلف، متن ورودی، خطوط اتصال، فلش ها و موارد دیگر استفاده کنید. علاوه بر این، MindOnMap یک رابط کاربری ساده ارائه می دهد که آن را برای همه کاربران، به ویژه مبتدیان، عالی می کند. همچنین می توانید در تمام مرورگرها به این ابزار دسترسی داشته باشید. این شامل گوگل، موزیلا، اج، سافاری و غیره است. این ابزار در تلفن های همراه با مرورگر نیز موجود است. بهترین چیز در اینجا این است که می توانید نمودار خود را به صورت رایگان ایجاد کنید. علاوه بر این، MindOnMap دارای ویژگی ذخیره خودکار است. این بدان معنی است که حتی اگر هنگام انجام نمودار خود به طور تصادفی دستگاه خود را خاموش کنید، می توانید بدون شروع از اولین روش ادامه دهید.

نحوه ایجاد نمودار UML در Visio

Visio یکی از برنامه هایی است که می توانید تحت مایکروسافت استفاده کنید. این برنامه به شما امکان می دهد نمودار UML را به طور موثر ایجاد کنید. با این حال، قبل از استفاده از سازنده نمودار UML باید وارد سیستم شوید. پروسه خیلی زمان میبره همچنین، فقط یک ماه آزمایشی رایگان ارائه می دهد. برای استفاده مداوم از دیاگرام ساز باید یک طرح اشتراک خریداری کنید.

نحوه ایجاد نمودار UML در Word

استفاده کنید مایکروسافت ورد اگر می خواهید یک راه آفلاین برای ایجاد نمودار UML داشته باشید. می تواند عناصر مختلفی را ارائه دهد که می تواند به شما در ایجاد نمودار کمک کند. این می تواند اشکال، خطوط، فلش ها، خطوط اتصال و موارد دیگر را ارائه دهد. علاوه بر این، Word این قابلیت را دارد که رنگ هر شکل را تغییر دهد. به این معنی است که می توانید نمودار UML خود را جذاب و رضایت بخش کنید. شما همچنین می توانید استفاده کنید Word برای ایجاد نمودارهای Venn. با این حال، Word قالب های نمودار UML را ارائه نمی دهد، بنابراین باید آنها را به صورت دستی ایجاد کنید. همچنین، فرآیند نصب پیچیده است. برای بهره مندی از امکانات کامل آن، باید نرم افزار را خریداری کنید.
